Dietrich's 3D CAD/CAM wersja 24
Kluczowe nowości w skrócie.

Funkcja klonowanie została wprowadzona w poprzedniej wersji. Ograniczona była jednak do obiektów stolarki otworowej: okna, drzwi i wnęki. Pozytywne przyjęcie przez projektantów skłoniło nas do rozszerzenia możliwości funkcji.
Obecnie funkcja klonowania została rozszerzona o ściany i stropy. Jest dostępna z poziomu menu podręcznego (prawy przycisk myszy). W pierwszym kroku należy wskazać właściwy obiekt ściana lub pole stropu, następnie wywołać menu podręczne i wybrać opcję z listy klonowanie. Po jej wywołaniu użytkownik automatycznie przechodzi do trybu graficznego definicji nowego pola stropowego lub ściany.
Funkcja klonowanie umożliwia tymczasowy zapis ostatnio sklonowanych stropów i ścian. Nowa opcja  wstaw - strop - klonowanie/wstaw - ściana - klonowanie umożliwia wstawianie sklonowanych ścian i stropów na różnych kondygnacjach w obrębie jednego obiektu, jak również w innych obiektach. Warunkiem jest równoczesne otwarcie dwóch obiektów. Zamknięcie sesji programu kasuje sklonowane obiekty z pamięci.

Mechanizm edycji położenia ścian, czyli ich przesuwanie uległ modyfikacji. Zmiana dotyczy sposobu wyznaczania nowego położenia ścian. Została dodana metoda graficzna. Użytkownik po wywołaniu komendy wskazuje punkt początkowy i punkt docelowy przesunięcia. Jest to metoda domyślna.
Użytkownik może wykorzystać starą metodę opartą o wartość przesunięcia. W takim przypadku musi odrzucić wskazanie w/w punktów. Automatycznie pojawi się okno przesunięcia ścian.

Zakres edycji ścian został powiększony o nową opcję. Polega ona możliwości rotacji ściany względem wybranego punktu przez projektanta. Użytkownik ma do dyspozycji 3 metody rotacji:

• bezpośrednią - wg podanego kąta
• pośrednią - dopasowanie do linii
• graficzną - obrót z podglądem położenia docelowego

Rotacja ścian ma swoje ograniczenia, ze względu na racjonalność wyników operacji. Maksymalny dozwolony kąt obrotu ściany to +/- 45°.  Obrót ściany następuje wraz ze stolarką otworową. W miarę możliwości zachowane są typy połączeń ze ścianami sąsiednimi oraz ich atrybuty. Ze względu na dużą liczbę potencjalnych kombinacji ze ścianami sąsiednimi, należy każdorazowo sprawdzić wynik operacji.


Esencją każdego projektu jest dokumentacja rysunkowa. Poza obiektami pełniącymi funkcję konstrukcyjną znajdziemy tam obiekty pomocnicze pełniące funkcję wyposażenia i aranżacji wnętrz. To one nadają uniwersalny opis ich funkcji. Bogate biblioteki bloków rysunkowych stanowią duże ułatwienie dla projektanta. Nowe bloki rysunkowe należą do segmentu rekreacji i sportu. Dodano również bibliotekę kotew śrubowych i blachowkrętów z uszczelką.

Transport i logistyka to niezwykle ważne aspekty prefabrykacji budynków drewnianych. Optymalizacja kosztów transportu między zakładem prefabrykacji, a budową to zadanie dla logistyków. Nie sposób jest to zrobić bez szerokiej biblioteki naczep, przyczep i różnego rodzaju stojaków do transportu prefabrykatów. Dlatego biblioteka modułu D-Logistyka Załadunek została rozbudowana. We współpracy z firmą Auwärter, zostały opracowane nowe komponenty: naczep, przyczep i wymiennych nadwozi. Realistyczne możliwości załadunku i przejrzyste oznakowanie pomocy załadunkowych zapewniają efektywny załadunek prefabrykatów.

Atrakcyjna wizualizacja projektu budynku ma ogromne znaczenie w fazie projektowania. Balkony i ich balustrady odgrywają ważną rolę w zewnętrznym wyglądzie budynku.
Nowy kombi-blok balustrady umożliwia generowanie systemu balustrad dla balkonów i tarasów. Projektant dysponuje dwoma systemami montażu balustrady: na płycie balkonu/tarasu lub z boku balkonu/tarasu. Dostępne są również 4 warianty wypełnienia pól między słupkami: szkło hartowane, ruszt metalowy, drewniane poprzeczki pionowe i poziome. Definicja układu balustrad oparta jest na metodzie graficznej: punkt początkowy i punkt końcowy balustrady. Automatycznie generowane są połączenia balustrad typu: L, U lub opartych o nieregularny poligon.

Na potrzeby realizacji instalacji elektrycznych został opracowany nowy kombi-blok. Jego kluczowym atutem jest możliwość grupowania punktów elektrycznych. Użytkownik może w ramach jednej operacji wstawiania kombi-bloku stworzyć w tym samym punkcie lecz na różnych wysokościach gniazda/przełączniki poziome, gniazda/przełączniki pionowe oraz punktowe zasilania. Dozwolone jest zastosowanie do 4 grup punktów elektrycznych w ramach jednej operacji. W każdej z grup można zdefiniować maksymalnie 5 punktów elektrycznych. Grupy mogą mieć różne orientacje punktów elektrycznych: poziomo lub pionowo. Każda grupa ma inną wysokość oraz ustawienie punktów elektrycznych (prawa/lewa).

Kombi-blok fotowoltaika umożliwia dystrybucję paneli fotowoltaicznych na połaci dachu. W ten sposób można wizualizować potencjalną instalację OZE i określić ilość oraz konfigurację paneli fotowoltaicznych.
Kombi-blok fotowoltaika to kombi blok typu dach. Można go wstawiać w module dach lub konstrukcja dachu. Użytkownik może określić wymiary oraz teksturę paneli PV. Parametry dystrybucji określają ilości paneli dla kierunku X i Y oraz szczeliny między nimi. Dostępna jest opcja wstawienia paneli poniżej lub powyżej wybranego punktu np. punkt wstawienia na okapie - panele powyżej punktu, punkt wstawienia w kalenicy - panele poniżej punktu
Wykorzystanie układu dachówki na połaci dachu z modułu dekarskiego umożliwi lokalizację uchwytów szyn montażowych.


Wiercenia można efektywnie prezentować w bardzo uproszczonej formie w postaci linii w osi wiercenia. To efektywna lecz mało efektowna i nierealistyczna forma. Prezentacja wierceń jako rzeczywiste otwory w bryłach obiektów wygląda świetnie, lecz koszty obliczeniowe są wysokie. Ciekawą alternatywą jest prezentacja wierceń w formie uproszczonej, jako nie wyciętych otworów w bryle. Prezentowany jest jedynie zarys krawędzi otworu na bryle. Taka forma zapewnia kompromis między formą graficzną, a zużyciem zasobów obliczeniowych.

Wiercenie jest obróbką często występującą w konstrukcjach drewnianych. Konieczność edycji ich parametrów nie należy do rzadkości. Wiercenia generowane za pomocą kombi-bloków lub blach węzłowych można efektywnie edytować. Zdecydowanie trudniej edytowalne były wiercenia wprowadzane przez użytkownika. . Ale to uległo całkowitej zmianie. Nowe narzędzie do masowej edycji wierceń jest ergonomiczne i efektywne.
Selekcja wieceń realizowana jest za pomocą standardowych opcji: indywidualnie, okno, przecięcie, poligon (okno, przecięcie) oraz ostatnie i podobne. Selekcja wierceń następuje na widocznych obiektach na ekranie. Nie jest wymagana aktywacja obiektów zawierających wiercenia do edycji.
Edycja wierceń następuje w pełnym zakresie:  średnicy, głębokości, strony odniesienia, krawędzi referencyjnej i odległości od niej. Zmian parametrów można dokonywać w sposób bezpośredni wpisując wartości lub za pomocą operatorów: dodawanie/odejmowanie i mnożenie/dzielenie.

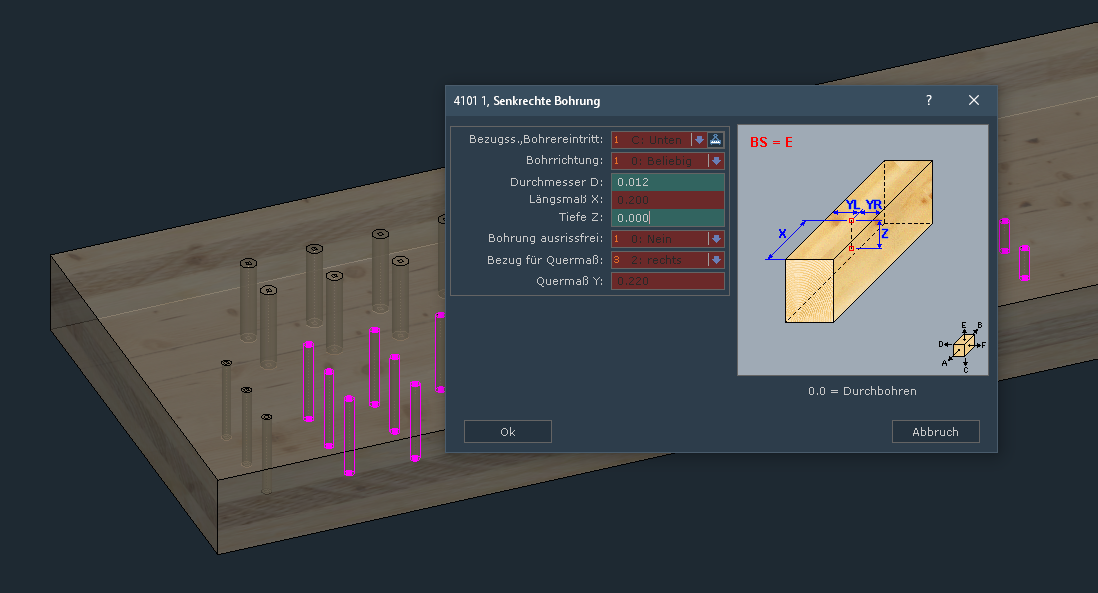

System selekcji wierceń oparty o opcję podobne daje funkcjonalność filtru. Program wyszukuje w modelu wiercenia spełniające kryteria podobieństwa. Dozwolony jest wybór kilku wierceń o różnych cechach i filtrowanie pozostałych wierceń w modelu w oparciu o parametry wspólne dla wcześniej wybranych.

Ilość wybranych wierceń jest podana w pasku okna dialogowego. Umożliwia to kontrolę poprawności procesu selekcji.


Mechanizm generowania plików maszynowych kontroluje system numeracji elementów. Ze względu na rygorystyczne wytyczne producentów maszyn, obecność duplikatów, czyli elementów o różnych cechach a identycznych numerach była zabroniona. W zaistniałym przypadku pojawiał się komunikat o obecności duplikatów w pliku maszynowym i proces generowania kończył się niepowodzeniem.
Na rynku pojawiły się maszyny, które dopuszczają obecność duplikatów. Dla wybranych maszyn pojawiła się dodatkowa opcja w D-MAS - numeracja (NrS):

• zabronione duplikaty numerów elementów NrS - plik maszynowy
• dozwolone duplikaty numerów elementów NrS - plik maszynowy

Obróbka V-cięcie bywa używana alternatywnie do zaciosu. Funkcjonalność tej obróbki była ograniczana na poziomie postprocesora. Sekcja zamień obróbki umożliwia zamianę V-cięcia jedynie dla szczególnego przypadku, gdy płaszczyzny V-cięcia były ustawione pod kątem równym 90°. Ograniczenie zostało usunięte. Teraz dowolna obróbka V-cięcie o kącie nawet powyżej 90° jest konwertowana jako dwa dowolne zaciosy.


Postprocesor scala pojedyncze obróbki strugania z różnych stron elementu w jedną obróbkę. Kryterium scalania wynika z identycznego położenia obróbki na długości belki oraz długości samego odcinka struganego.


Modele zapisane w uniwersalnym formacie HTML odgrywają coraz większą rolę. Ich funkcjonalność została powiększona o system etykiet 3D, wywodzący się z modułu D-CAM. System etykiet 3D został oparty o warstwy rysunkowe. Nowa opcja w przeglądarce HTML umożliwia efektywne zarządzanie ich widocznością na ekranie. To świetny sposób na opis fragmentów modelu i poprawienie jego czytelności.
Na stronie 3dwv.dietrichs.com można przeglądać projekty zapisane w formacie HTML.


Współpraca w zakresie BIM nabiera tempa, a wymiana plików IFC jest obecnie powszechna. Pliki IFC są często bardzo duże i czasami przeładowane "dekoracjami", które nie mają znaczenia dla projektu konstrukcyjnego lub procesu BIM.

Podgląd zawartości pliku IFC został znacząco przyspieszony. Na etapie ustawień zakresu i sposobu importu obiektów z pliku IFC użytkownik ma podgląd na cały model. Pogląd nie jest generowany na podstawie ustawień lecz obejmuje cały model! Prawidłowe wykonanie ustawień, ograniczenie zakresu importu do użytecznych obiektów daje znaczące redukcje czasu procesu importu.

Import modeli IFC został zoptymalizowany pod katem możliwości obliczeniowych komputerów. Równoczesne wykonywanie obliczeń na kilku rdzeniach procesora zwiększyło znacząco wydajność.  W zależności od pliku IFC oraz mocy komputera wymagany czas udało się skrócić nawet o 70%.


Szybkość działania programu i jego interfejsu to kluczowa cecha determinująca ocenę jakości cyfrowego produktu. Jeśli program działa z opóźnieniem, nie tylko marnuje czas, ale także męczy użytkownika. W wersji 24 zwróciliśmy szczególną uwagę na wydajność i zoptymalizowaliśmy szybkość wielu działań. Dotyczy to zarówno podstawowych działań, takich jak zmiana modułu programu lub wywoływanie funkcji, gdzie liczy się każda sekunda, jak i bardziej rozbudowanych obliczeń, gdzie każdy krok optymalizacji jest bardzo ważny.
