DC-Statik V21 - kluczowe funkcje!
Polska wersja DC-Statik V21 dostępna od marca 2021
Nowa odsłona DC-Statik do duże zmiany w zakresie metod określania obciążeń środowiskowych. Internetowy moduł wyznacza obciążenia automatycznie. Pojawiły się również dwa nowe dodatki krajowe PL i UK.
Belki hybrydowe do świetne narzędzie do analizy obiektów remontowanych. Łatwo i efektywnie można dobrać wzmocnienia. Belki kompozytowe to rozwiązanie dla stropów skrzynkowych popularnych w Szwajcarii.
NAD Polska i Wielka Brytania
Rozwój technologii i oczekiwania klientów w Polsce oraz Wielkiej Brytanii zaowocowały rozbudową procedury obliczeniowej. Wdrożone zostały dwa nowe dodatki krajowe dla Polski oraz Wielkiej Brytanii, dotyczące obciążeń środowiskowych, warunków granicznych oraz wytycznych obliczeniowych w poszczególnych krajach.
Obciążenia online
Obciążenia środowiskowe śnieg oraz wiatr stanowią kluczowe obciążenia dla obiektów poddawanych wymiarowaniu. Poprawne określenie parametrów obciążeń środowiskowych jest kluczowe dla konstrukcji, a błąd na tym etapie ma fundamentalne znaczenie dla całości obliczeń. Obciążenia online to narzędzie do wyznaczania parametrów obciążeń środowiskowych dopasowanych do lokalizacji geograficznej. Na podstawie wybranego kraju oraz nazwy miejscowości lub współrzędnych geograficznych, program wyszukuje obiekt na mapie. W ten sposób zostaje określona wysokość nad poziomem morza, strefa wiatrowa oraz śniegowa.
Węzły i podpory
Nowy typ podpory - podpora użytkownika umożliwia pełną kontrolę wszystkich stopni swobody. Projektant ma możliwość blokowania dowolnego stopnia translacyjnego lub skrętnego. Dodatkową opcją jest definicja parametrów podatności translacyjnej oraz skrętnej. Dla wybranego stopnia swobody można określić bezpośrednio wartość podatności w [kN/m] lub [kNm/rad].

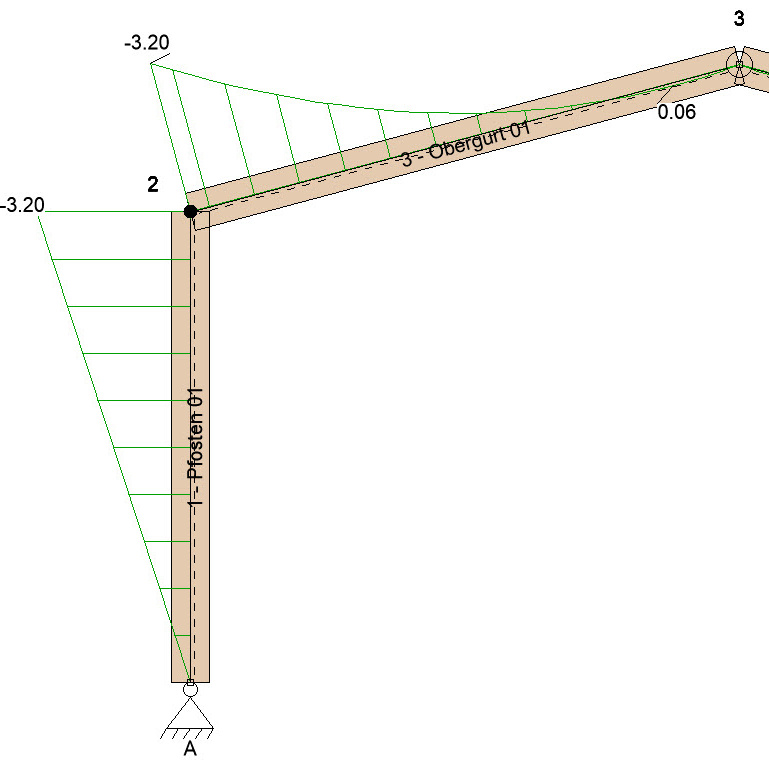

Węzeł użytkownika to nowy rodzaj połączenia prętów dla schematu wiązar. Stosując węzeł użytkownika projektant ma możliwość blokowania dowolnego stopnia translacyjnego lub skrętnego. Odebranie wszystkich stopni swobody tworzy węzeł sztywny. Wykorzystując taki węzeł można analizować układy ramowe.
Belka kompozytowa - nowy moduł
Belka kompozytowa to narzędzie do wymiarowania belek o przekroju skrzynkowym. Do podstawowego elementu, czyli belki drewnianej, są mocowane płyty poszycia górna i dolna. Połączenie elementów: płyt oraz belki musi zapewnić integralność całego przekroju pod obciążeniem, dlatego wymaga ono klejenia. Przekroje kompozytowe dostępne są dla schematów statycznych: belka, płatew, krokiew zwykła oraz słup.
Belka hybrydowa - nowy moduł
Belka hybrydowa to narzędzie do wymiarowania belek o przekrojach złożonych (wielogałęziowych). Dodatkowe elementy można stosować z dowolnej strony belki: góra/dół, lewa/prawa strona. Jako elementy wzmacniające można stosować: kształtowniki stalowe, belki drewniane oraz elementy drewnopochodne (LVL, OSB). Procedura obliczeniowa analizuje i dobiera ilość i rozstaw wymaganych łączników (śruby, gwoździe, itp.), koniecznych dla zachowania integralności przekroju hybrydowego. Przekroje hybrydowe dostępne są dla schematów statycznych: belka, płatew, krokiew zwykła oraz słup.
Nowe narzędzie zostało pomyślane pod kątem obiektów podlegających modernizacji. Zmiana charakteru użytkowania pomieszczeń wymaga zwiększenia nośności elementów konstrukcji. Można tego dokonać dodając do istniejących już belek dodatkowe przekroje i łącząc je ze sobą.
W przypadku nowo wznoszonych obiektów, nowy moduł znajdzie zastosowanie przy obliczeniach zwielokrotnionych elementów: belek stropowych, nadprożach oraz słupów.
