Buduj z drewna, projektuj z Dietrich's

Gotowe projekty

Wiele firm poszukuje inspiracji i pomysłów na podjęcie produkcji lub poszerzenie swojej oferty o atrakcyjne wyroby i obiekty drzewne, które mogłyby znaleźć wielu odbiorców. Opracowanie dokumentacji nowego produktu jest kosztowne i pracochłonne. Przy małych zamówieniach wręcz nie opłacalne. Pomysł udostępnienia projektów oraz dokumentacji wykonawczej wyszedł od naszych klientów. W ten sposób powstał zbiór bezpłatnych projektów małych konstrukcji drewnianych. Dla każdego obiektu została opracowana szczegółowa dokumentacja: rysunki warsztatowe, montażowe oraz zestawienia materiałów. Często realizując prace budowlane na zasadniczych obiektach klienci zwracają się z prośba o wykonanie obiektów pomocniczych takich jak wiataaltana, czy też garaż. Nie trzeba wyważać drzwi, wystarczy skorzystać z instrukcji ...

UWAGA: Wszystkie elementy graficzne, zdjęcia i teksty są chronione prawem autorskim. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub ich fragmentów bez pisemnej zgody Dietrich's Polska Sp. z o.o. jest zabronione.



Pobieranie dokumentacji oraz modeli.

Domyślne ustawienia przegląderek sprawiają, że plik PDF oraz ZBW jest otwierany, a jego zawartość wyświetlana w oknie przeglądarki. Aby pobrać pliki bezpośrednio należy "najechać" myszką na link. Prawym przyciskiem wywołać menu podręczne i z listy wybrać opcję - Zapisz link jako.... Wybrany plik zostanie zapisany w folderze Pobrane.

Altana Sosna 3x3m

Altana Sosna to typowy projekt małej architektury. Obiekt posiada kompaktowe wymiary 3,0x3,0m dzięki temu bez problemów znajdzie swoje miejsce w przydomowym ogrodzie lub na działce za miastem. Altana posiada prosty kształt oparty na kwadracie o wymiarach 3,0 x 3,0m. Została przykryta klasycznym dachem dwuspadowym. Na czterech narożnych słupach o długości 2,0m zostały osadzone dwie płatwie zakończone zgrabnym profilem końcowym. Masywna balustrada zamyka altanę z trzech stron.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Altana Sosna 3x3m Schatten

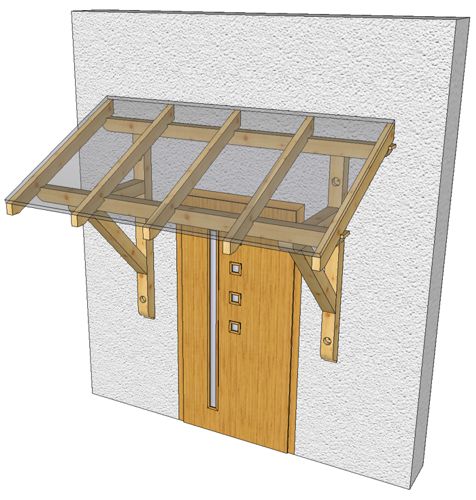

Zadaszenie Jodła 2,34x1,2m

Projekt zadaszenia nad drzwi wejściowe Jodła to konstrukcja o niewielkich wymiarach. Długość połaci dachu wynosi 238cm, a głębokość mierzona od lica ściany to 122cm. Przyjęty w projekcie rozstaw wewnętrzny między słupami konsoli na poziomie 154cm umożliwia montaż zadaszenie dla typowych drzwi wejściowych „100”. Konstrukcja daje ochronę drzwi zarówno przed nadmiernym nasłonecznieniem jak również zacinającym deszczem. Konstrukcja posiada prosty, jednospadowy układ dachu.
Zadaszenie jest konstrukcją niezależną. Można ją montować na zakończenie prac budowlanych. Jako pokrycie można wykorzystać materiał z dachu głównego lub zastosować materiał transparenty jak poliwęglan lub szkło.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Zadaszenie jednospadowe Schatten

Zadaszenie Sosna 2,34x1,2m

Projekt zadaszenia nad drzwi wejściowe Sosna to konstrukcja o niewielkich wymiarach. Długość połaci dachu wynosi 234cm, a głębokość mierzona od lica ściany to 120cm. Przyjęty w projekcie rozstaw wewnętrzny między słupami konsoli na poziomie 154cm umożliwia montaż zadaszenie dla typowych drzwi wejściowych „100”. Konstrukcja daje ochronę drzwi zarówno przed nadmiernym nasłonecznieniem jak również zacinającym deszczem. Konstrukcja posiada prosty, dwuspadowy układ dachu.
Zadaszenie jest konstrukcją niezależną. Można ją montować na zakończenie prac budowlanych. Jako pokrycie można wykorzystać materiał z dachu głównego lub zastosować materiał transparenty jak poliwęglan lub szkło.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Zadaszenie dwuspadowe Schatten

Zadaszenie Modrzew 2,34x1,2m

Projekt zadaszenia nad drzwi wejściowe Modrzew to konstrukcja o niewielkich wymiarach. Długość połaci dachu wynosi 234cm, a głębokość mierzona od lica ściany to 122cm. Przyjęty w projekcie rozstaw wewnętrzny między słupami konsoli na poziomie 154cm umożliwia montaż zadaszenie dla typowych drzwi wejściowych „100”. Konstrukcja daje ochronę drzwi zarówno przed nadmiernym nasłonecznieniem jak również zacinającym deszczem. Konstrukcja posiada nieco bardziej skompliowany, trójspadowy układ dachu.
Zadaszenie jest konstrukcją niezależną. Można ją montować na zakończenie prac budowlanych. Jako pokrycie można wykorzystać materiał z dachu głównego lub zastosować materiał transparenty jak poliwęglan lub szkło.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Zadaszenie trójspadowe Schatten

Drewutnia Jodła 2,78x1,44 m

Projekt drewutni zbudowana jest w formie wiaty. Konstrukcja oparta jest na czterech słupach 10x10 cm montowanych za pomocą wsporników słupa do gruntu. Belki ryglowe oraz oczepowe również zostały wykonane z materiału o przekroju 10x10 cm. Ich położenie dzieli ściany na równe pola, które można wypełnić ażurowymi panelami. Podstawowym połączeniem elementów jest połączenie czopowe. Aby uzyskać wymaganą sztywność konstrukcji konieczne jest dodanie łącznika w postaci wkręta konstrukcyjnego o długości 16/18 cm. Połączenie nakładkowe wymaga zastosowania zwykłego połączenia śrubowego.
Drewutnia nie posiada stałej podłogi. Drewno układane na paletach. Wymiary drewutni zostały dopasowane tak, aby bez problemu ułożyć 3 euro palety. Rozbieralna podłoga ma wiele zalet. Latem palety można odłożyć na bok, posprzątać drewutnię i zamienić ją w wiatę rowerową. Inną bardziej pragmatyczną zaletą jest wykorzystywanie palet do transportu drewna opałowego. Paletę z drewnem można wózkiem widłowym wstawić do drewutni.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Drewutnia Schatten

Domek ogrodowy Jodła 2,78x1,44 m

Domek ogrodowy posiada identyczne wymiary jak drewutnia. Dlatego projekt konstrukcji domku ogrodowego wykorzystuje w dużej mierze elementy drewutni. Podstawowa zmiana wynika z konieczności zabudowy wszystkich czterech ścian oraz wstawienia drzwi. Przednia ściana domku została podzielona słupkiem na dwie części. Część stała posiada układ identyczny jak ścianki boczne: dwie belki ryglowe oraz oczep na górze i będzie zabudowana. Część ruchoma to drzwi wypełniające całą przestrzeń między słupkami oraz oczepem. Zadaniem domku jest ochrona przechowywanych w nim przedmiotów. Dlatego ściany muszą mieć pełną zabudowę. Można ją wykonać za pomocą deski elewacyjnej lub zwykłych desek montowanych na zakład. Alternatywnym rozwiązaniem jest wykorzystanie prefabrykatów w formie paneli dopasowanych do konstrukcji. Konstrukcja dachu domku ogrodowego wykonana jest niemal identycznie jak w drewutni. Między krokwie zostały wstawione deski zamykające. Nafrezowane w krokwiach  rowki umożliwiają wsunięcie desek przed wykonaniem pełnego deskowania połaci dachu.
Domek ogrodowy również nie posiada stałej podłogi a jedynie utwardzone podłoże. Tym razem argumentem za jej brakiem przemawiały względy transportowe. Zwykle w domku ogrodowym przechowywane są taczki oraz kosiarki. Podłoga utrudniała by wjazd do domku.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Domek ogrodowy Schatten

Garaż Jodła 6,01x3,76 m

Projekt garażu jednostanowiskowego i jednospadowego to świetna propozycja na działce z ograniczoną ilością miejsca. Niewielkie wymiary fundamentu 6254 x 3766 mm oraz wysokość całkowita ok. 3350 mm pozwolą łatwo znaleźć dla niego miejsce w przydomowej przestrzeni. Jednospadowy dach wykonany został z elementów o przekroju 6 x 14 cm. Jego niewielki kąt nachylenia narzuca wykonanie szczelnego pokrycia w formie deskowania i hydroizolacji w przypadku pokrycia dachówką. Niewielkie rozmiary garażu ograniczają możliwości wykorzystania go jako magazynku. Jednak zastosowany układ dachu oraz brak sufitu pozwalają wygospodarować całkiem sporo miejsca na przykład na półkach ściennych podwieszanych pod wyższą częścią dachu.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Garaż pojedynczy Schatten

Garaż Sosna 6,01x6,27 m

Projekt garażu dwustanowiskowego i dwuspadowego oferuje znacznie więcej przestrzeni. Dwa stanowiska dla samochodów mieszczą się na fundamencie o wymiarach 6254 x 6272 mm. Zaprojektowany dwuspadowy dach podnosi wysokość obiektu do ok. 4450 mm. Jego kąt nachylenia został tak pomyślany by stworzyć dodatkową przestrzeń magazynową wydzieloną przez sufit garażu. Konstrukcja dachu oraz stropu wykonana jest z elementów o przekroju 6 x 14 cm. Jej montaż wymaga użycia wkrętów konstrukcyjnych długości 16/18cm. Deskowanie ułożone na kleszczach małym nakładem sił i środków pozwala na stworzenie obszernej przestrzeni do składowania rzeczy związanych z domem, ogrodem czy samochodem. Niezadeskowany fragment w centralnej części sufitu w prosty sposób zapewnia dostęp do tej przestrzeni poprzez dostawienie drabiny. Rozwiązanie to oszczędza miejsce i tnie koszty inwestycji

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Garaż podwójny Schatten

Ambona myśliwska typ 1

Projekt konstrukcji drewnianych ambon myśliwskich składa się z trzech zasadniczych elementów: wieży, kabiny oraz drabiny. W zamyśle obu projektów ambony nr 1 oraz nr 2, kabina oraz drabina to elementy wspólne. Ich konstrukcja jest bardzo podobna. Jeśli występują pewne różnice konstrukcyjne to wynikają one jedynie z konieczności ich zaadoptowania do innej ustroju wieży. To co wyróżnia projekty ambony nr 1 oraz nr 2, to wieża. Zostały zaproponowane dwa rozwiązania.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Ambona myśliwska 1 Schatten

Ambona myśliwska typ 2

Projekt konstrukcji drewnianych ambon myśliwskich składa się z trzech zasadniczych elementów: wieży, kabiny oraz drabiny. W zamyśle obu projektów ambony nr 1 oraz nr 2, kabina oraz drabina to elementy wspólne. Ich konstrukcja jest bardzo podobna. Jeśli występują pewne różnice konstrukcyjne to wynikają one jedynie z konieczności ich zaadoptowania do innej ustroju wieży. To co wyróżnia projekty ambony nr 1 oraz nr 2, to wieża. Zostały zaproponowane dwa rozwiązania.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Ambona myśliwska 2 Schatten

Wiata Grillowa 5x5 m

Projekt drewnianej wiaty grillowej zaplanowana na bazie kwadratu o boku długości 5m daje nowe możliwości lokowania altany w przestrzeni działki. Zabudowa dwóch ścian sprawia, że obiekt świetnie wpasuje się w jeden z narożników naszego ogrodu. Między tymi ścianami zaplanowana została zamknięta część zaplecza altany. Jej wymiary w tym przypadku to ok. 1,50 x 2,40m Wykonanie dwóch dodatkowych ścian wymagało wprowadzenia slupów i belek poziomych pod montaż drzwi i poszycia. Konstrukcja bazowa altany jest wykonana analogicznie jak w pierwszym wariancie z elementów o tych samych przekrojach. Różnica w kształcie altany odzwierciedla się w innej konstrukcji dachu.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Wiata grilowa 5x5 Schatten

Wiata Grillowa 6x4 m

Projekt drewnianej wiaty grillowej WG 4/6 na planie prostokąta o wymiarach 4m na 6m. Dłuższa, zabudowana ściana stanowi tył altany i może być pozycjonowana na działce wzdłuż elementów zasłaniających np. ogrodzenie. Pozostałe 3 boki mogą być eksponowane. Podstawę konstrukcji altany stanowią słupy  o przekroju 140x140mm podpierające ramę z płatwi o tym samym przekroju. Usztywnieniem i jednocześnie dekoracją tego układu są ozdobne miecze o przekroju 80x160mm. Montaż konstrukcji ułatwiają połączenia czopowe między belkami.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Wiata grilowa 6x4 Schatten

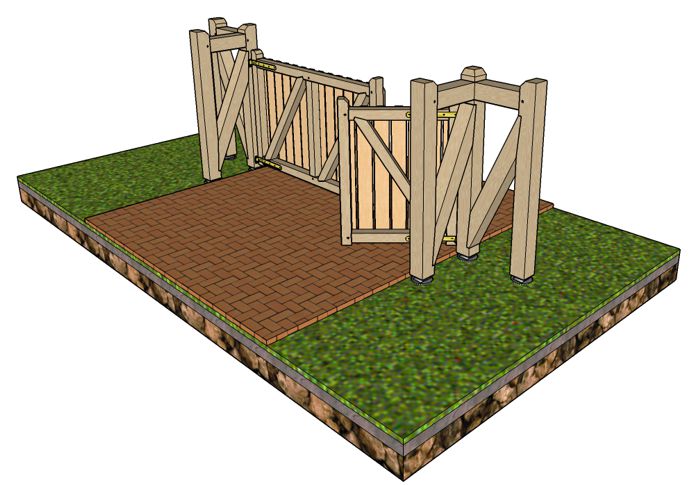

Brama BD 1 - asymetryczna bez zadaszenia

Projekt drewnianej bramy, asymetryczna z wbudowaną furtką w światło bramy. Konstrukcja wsporcza bramy wykonana w postaci kratownicy z kantówki o przekroju 160x160 mm. Do jej montażu zaleca się okuć metalowych, sztywno mocowanych do betonowego fundamentu. Brama nie posiada zadaszenia. Skrzydła bramy oraz furtki zaprojektowanie zostały z belek o przekroju 100x100mm. Zastosowanie drewna takich wymiarów podyktowane jest przede wszystkim trudnymi warunkami w jakich użytkowana jest brama.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Brama drewniana 1 Schatten

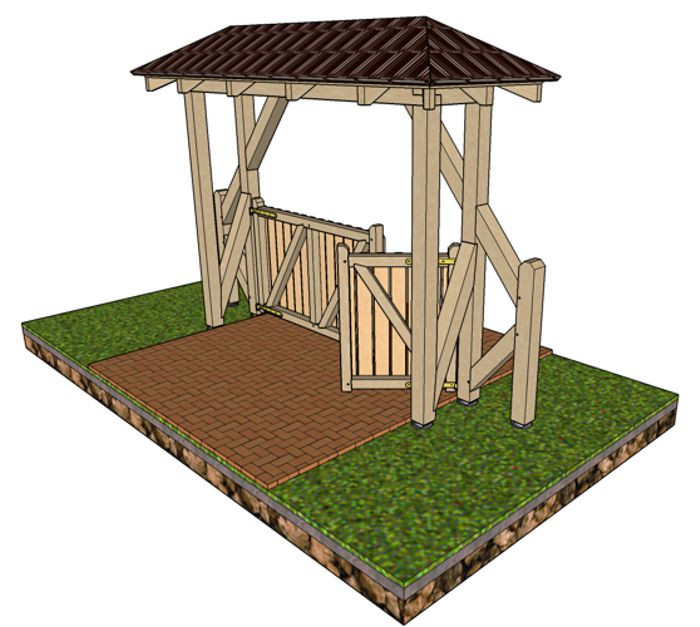

Brama BD 2 - asymetryczna z zadaszeniem

Projekt drewnianej bramy, asymetrycznej z wbudowaną furtką w światło bramy oraz dodatkowym zadaszeniem. Światło bramy: szerokość ~3,5m wysokość 2,8 m. Konstrukcja wsporcza bramy wykonana w postaci kratownicy z kantówki o przekroju 160x160 mm. Do jej montażu zaleca się okuć metalowych, sztywno mocowanych do betonowego fundamentu. Brama nie posiada zadaszenia. Skrzydła bramy oraz furtki zaprojektowanie zostały z belek o przekroju 100x100mm. Zastosowanie drewna takich wymiarów podyktowane jest przede wszystkim trudnymi warunkami w jakich użytkowana jest brama.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Brama drewniana 2 Schatten

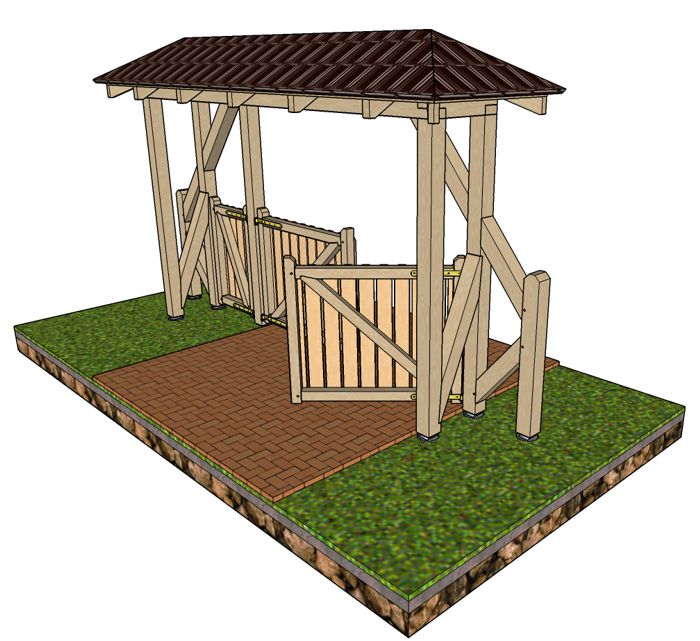

Brama BD 3 - symetryczna z zadaszeniem

Projekt drewnianej bramy, symetrycznej z dodatkową furtką oraz zadaszeniem. Światło bramy: szerokość ~3,5m wysokość 2,8 mm, furtka szerokość ~0,9 m. Konstrukcja wsporcza bramy wykonana w postaci kratownicy z kantówki o przekroju 160x160 mm. Do jej montażu zaleca się okuć metalowych, sztywno mocowanych do betonowego fundamentu. Brama nie posiada zadaszenia. Skrzydła bramy oraz furtki zaprojektowanie zostały z belek o przekroju 100x100mm. Zastosowanie drewna takich wymiarów podyktowane jest przede wszystkim trudnymi warunkami w jakich użytkowana jest brama.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Brama drewniana 3 Schatten

Szoposzklarnia

Szoposzklania składa się z dwóch części: szklarni o wymiarach 5,4 x 2,2m oraz czterech szaf w tylnej części 1,0 x 0,47 m i wysokości 1,9m. Szklarnia posiada trzy przeszklone ściany oraz jedną pełną. Szafy w tylnej części obiektu pełnią funkcję składzika na narzędzia i sprzęt ogrodniczy.

Dach posiada niewielkie nachylenie zaledwie 10 stopni. Konstrukcja składa się z dwóch rodzajów krokwi. Skrajne krokwie zostały wykonane z przekroju 10 x 14 cm, aby umożliwić połączenie ich ze słupkami ścian nakładką. Wewnętrzne krokwie mogą być wykonane z mniejszego przekroju 6 x14 cm.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Szklarnia Schatten

Wiata na samochód

Wiata samochodowa to konstrukcja wolnostojąca. Gabaryty konstrukcji umożliwiają wygodne parkowanie pojedynczego pojazdu osobowego. Powierzchnia zabudowy wiaty to 18 m2. Po uwzględnieniu okapów wymagana powierzchnia terenu do wzniesienia konstrukcji wzrasta do 28 m2.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Wiata na samochód Schatten

Pergola

Pergola to konstrukcja wolnostojąca. Nie posiada dachu, ani żadnej zabudowanej ściany. Wykorzytywana bywa jako stelarz dla różnego rodzaju materiałów zacieniajacych.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Pergola Schatten

Wiata dla konia

Wiata dla konia to konstrukcja wolnostojąca. Posiada dachu i trzy zabudowane ściany. Pełni funkcję schronienia dla zwierząt przed warunkami atmosferycznymi.

Dokumentację konstrukcji drewnianej można pobrać bezpłatnie w formacie PDF lub jako model Dietrich's 3D CAD/CAM

Dietrich's - internetowa przeglądarka modeli
Wiata dla konia Schatten
